Reservatórios de ar comprimido

Reserva e estabilidade

Reservatórios

Linhas verticais para alta pressão PET/Booster e baixa pressão até 12 bar.

Por que existe

Reserva e estabilidade
para a rede de ar.

Segundo o catálogo, os reservatórios acumulam ar comprimido para estabilizar o ar na rede e influenciam o desempenho do sistema.

Na rede — ilustrativo

O vaso no caminho
do ar.

  1. 01CompressorGera o ar da linha
  2. 02ReservatórioAcumula e estabiliza
  3. 03RedeConsome com menos variação

Diagrama educacional. Não é um layout de planta nem um cálculo de volume.

Duas faixas

Alta e baixa pressão,
como no catálogo.

01 — Alta pressão

PET / Booster

Modelos de 25 e 35 bar de PMTA. Família associada no catálogo às linhas PET e booster.

02 — Baixa pressão

Até 12 bar

Volumes de 200 a 1.500 litros, com PMTA publicada como 10 ~ 12 bar.

Alta pressão · PET / Booster

Modelo Volume PMTA
V250LAP-25 250 L 25 bar
V150LAP 150 L 35 bar
V250LAP-35 250 L 35 bar
V500LAP 500 L 35 bar
V1000LAP 1.000 L 35 bar

Baixa pressão · até 12 bar

Modelo Volume PMTA
V200L 200 L 10 ~ 12 bar
V250L 250 L 10 ~ 12 bar
V300L 300 L 10 ~ 12 bar
V425L 425 L 10 ~ 12 bar
V525L 525 L 10 ~ 12 bar
V1000L 1.000 L 10 ~ 12 bar
V1500L 1.500 L 10 ~ 12 bar

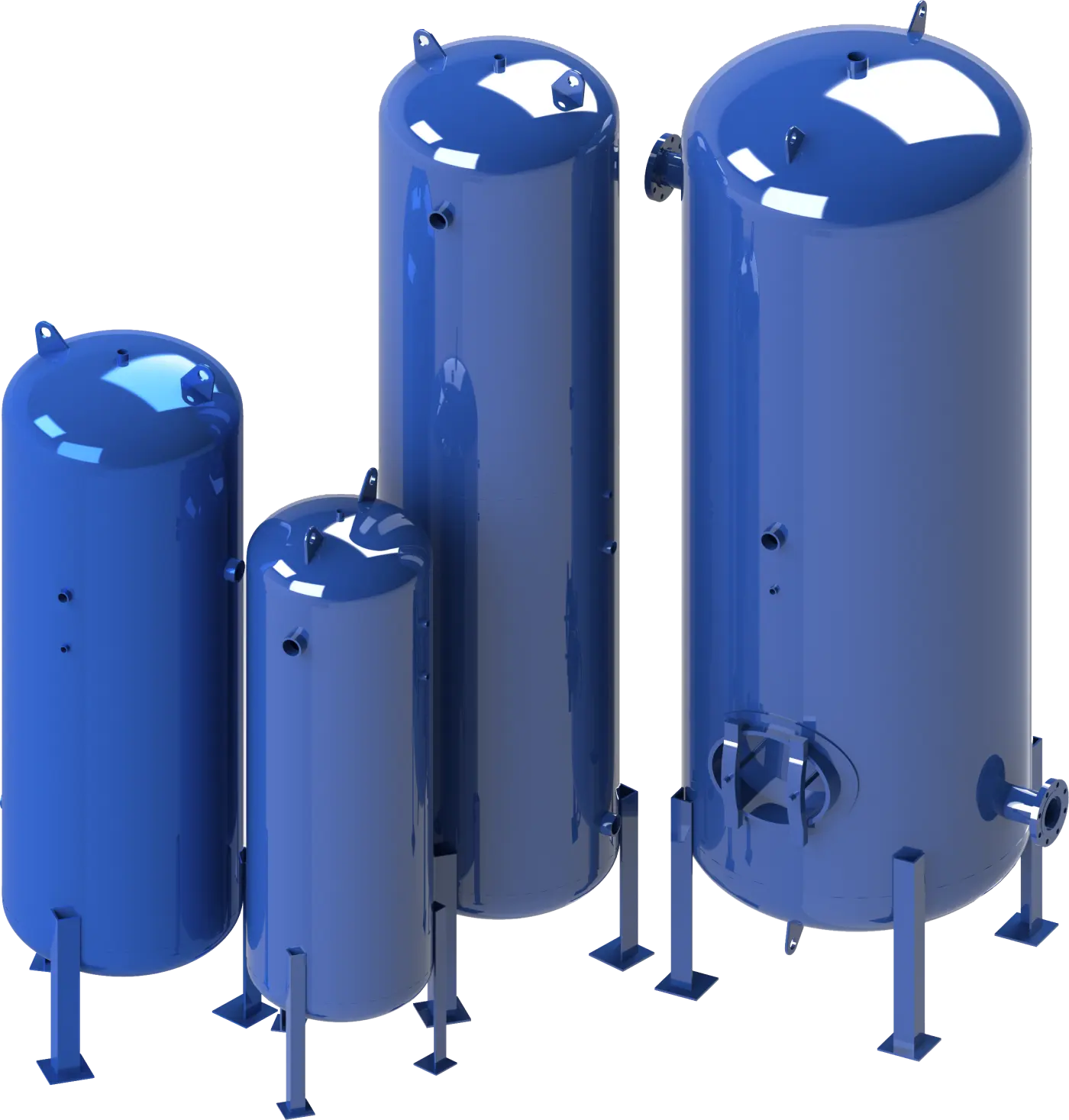

Imagem do catálogo é ilustrativa. PMTA e volumes transcritos do material original.

Dimensionar

Sem fórmula no lugar
da engenharia.

O catálogo entrega modelos, volumes e PMTA. Não entrega uma equação de litros por vazão. A escolha entre 150 L e 1.000 L — e entre 12 bar e 35 bar — depende do ramal, do ciclo e do espaço da planta.

O catálogo do booster indica um reservatório ao lado de cada modelo e avisa: opcional, não incluso. Isso é ponto de partida da série, não o cálculo da rede inteira.

Catálogo em PDF

Baixe o material
técnico.
