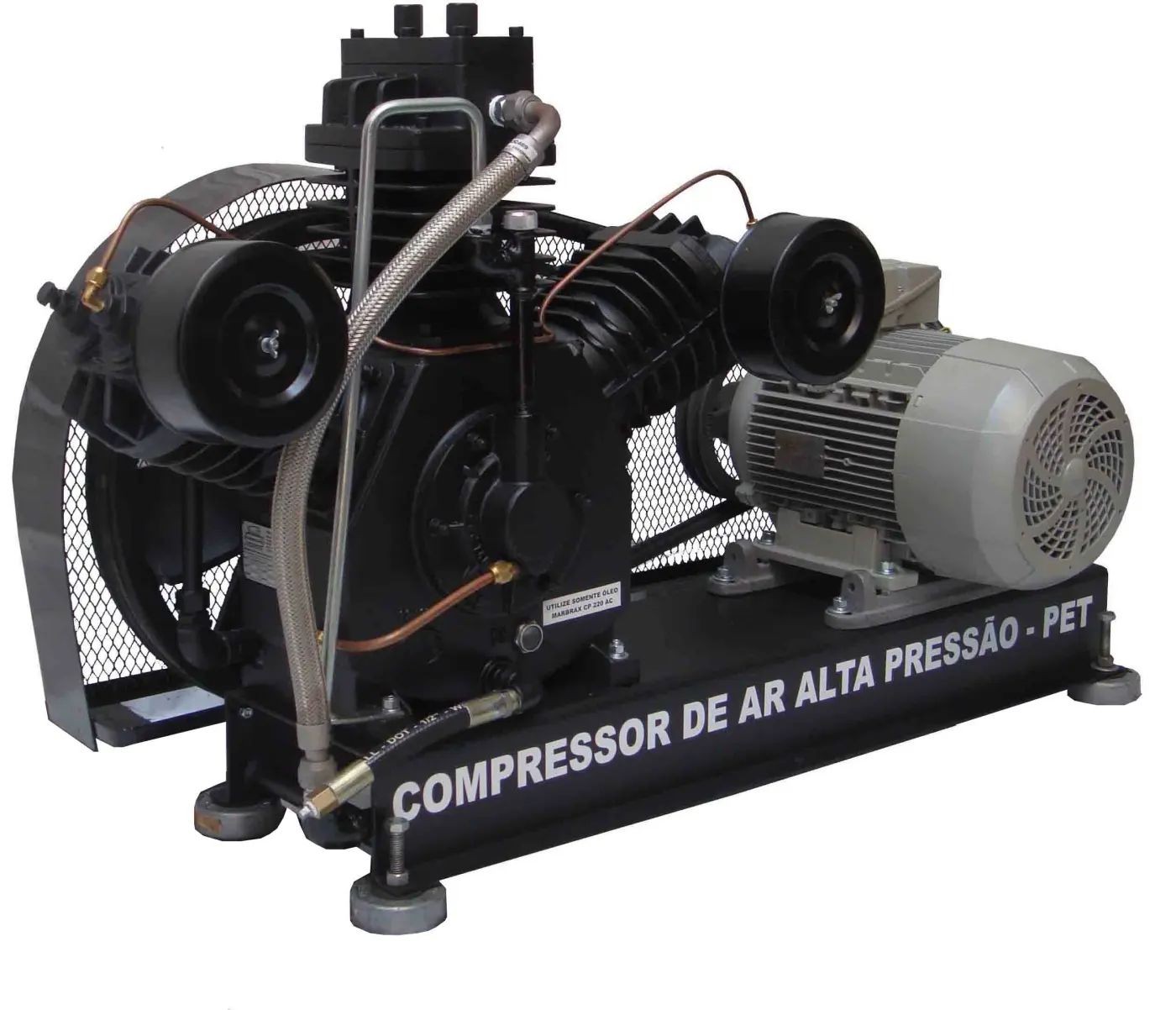

Compressor de pistão de alta pressão PET

Compressores de pistão

Alta pressão PET

Série de 18 a 35 bar para equipamentos e máquinas sopradoras de embalagens PET.

A linha

Alta pressão para
aplicações PET.

Compressores de pistão para equipamentos PET, em série de alta pressão de 18 a 35 bar. O catálogo descreve trabalho contínuo, comando de pressão eletro/pneumático e refrigeração por ventilação.

Processo — ilustrativo

Da casa de máquinas
à sopradora.

  1. 01Compressor PETPistão, 18 a 35 bar
  2. 02ReservatórioFamília alta pressão, se a rede pedir
  3. 03SopradoraPonto de uso do processo PET

Diagrama educacional. Imagem ilustrativa — não representa uma sopradora, uma garrafa nem um layout de planta.

Construção no catálogo

  • Montado sobre base, ar direto
  • Sistema de trabalho contínuo
  • Comando de pressão eletro/pneumático
  • Refrigeração por ventilação
  • Resfriador intermediário
  • Válvulas especiais para alta pressão
  • Cabeçotes dimensionados para alta temperatura

O material original também destaca baixo consumo elétrico e menor custo do ar de alta pressão.

Catálogo técnico

Quatro faixas
de trabalho.

Valores preservados do catálogo original. Vazão nominal em pcm e m³/h.

Linha N · 18 bar (257,4 lbs/pol²)

Modelo Vazão nominal Pressão Motor
SAPR-40N/AD 35 pcm / 60 m³/h 18 bar 10 cv / 7,5 kW
SAPV-60N/AD 60 pcm / 102 m³/h 18 bar 15 cv / 11 kW
SAPW-80N/AD 80 pcm / 137 m³/h 18 bar 20 cv / 15 kW

Linha E · 22 bar (314 lbs/pol²)

Modelo Vazão nominal Pressão Motor
SAPR-30E/AD 30 pcm / 51 m³/h 22 bar 10 cv / 7,5 kW
SAPV-40E/AD 40 pcm / 68 m³/h 22 bar 15 cv / 11 kW
SAPW-60E/AD 60 pcm / 102 m³/h 22 bar 20 cv / 15 kW
SAPW-80E/AD 80 pcm / 137 m³/h 22 bar 20 cv / 15 kW

Linha ES · 25 bar (357 lbs/pol²)

Modelo Vazão nominal Pressão Motor
SAPR-30ES/AD 30 pcm / 51 m³/h 25 bar 15 cv / 11 kW
SAPV-40ES/AD 40 pcm / 68 m³/h 25 bar 15 cv / 11 kW
SAPW-60ES/AD 60 pcm / 102 m³/h 25 bar 20 cv / 15 kW
SAPW-80ESN/AD 80 pcm / 137 m³/h 25 bar 20 cv / 15 kW

Linha SS · 35 bar (500,5 lbs/pol²)

Modelo Vazão nominal Pressão Motor
SAPR-20SS/AD 25 pcm / 42 m³/h 35 bar 15 cv / 11 kW
SAPV-30SS/AD 30 pcm / 51 m³/h 35 bar 15 cv / 11 kW
SAPW-40SS/AD 40 pcm / 68 m³/h 35 bar 20 cv / 15 kW
SAPW-60SS/AD 60 pcm / 102 m³/h 35 bar 20 cv / 15 kW

Imagem do catálogo é ilustrativa. Dados técnicos transcritos do material original.

Catálogo em PDF

Baixe o material
técnico.
